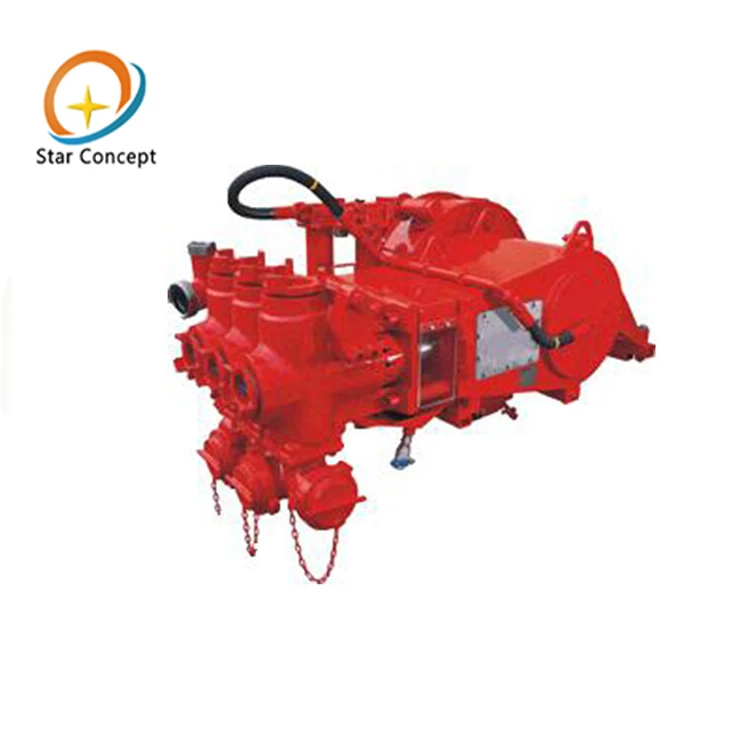

Introduction
La pompe à piston triplex HT400 est une pompe à piston haute-pression conçue pour les opérations de cimentation, de fracturation et d'acidification des champs pétrolifères, ce qui la rend idéale pour les systèmes d'injection continue à haute pression-.
Paramètre
|
Modèle de produit |
Pompe à piston triplex HT400 |
|
Max. Puissance de freinage kW (BHP) |
600 ch (447 kW) |
|
Max. Couple de bielle (Nm) |
9782 |
|
Course (mm) |
203.2(8″) |
|
Max. Accident vasculaire cérébral |
224 tr/min |
|
Rapport de transmission |
8.6:1 |
|
Longueur×Largeur×Hauteur (mm) |
1975X976X1156mm |
|
Poids kg (livres) |
2910kg(6402) |
|
Course de la pompe (tr/min) |
32 |
70 |
128 |
171 |
244 |
|
Diamètre du piston |
Déplacement GPM Pression psi |
Déplacement GPM Pression psi |
Déplacement GPM Pression psi |
Déplacement GPM Pression psi |
Déplacement GPM Pression psi |
|
3-3/8"(85.7) |
30(104) 20000(138) |
65(245) 14314(99) |
119(450) 7789(54) |
159(601) 5832(40) |
227(860) 4078(28) |
|
4"(101.6) |
42(158) 14000(97) |
91(344) 10190(70) |
167(632) 5545(38) |
223(844) 4152(29) |
319(1207) 2903(20) |
|
4-1/2"(114.3) |
53(200) 11200(77) |
115(435) 8051(56) |
211(800) 4381(30) |
282(1068) 3280(23) |
404(1527) 2294(16) |
Caractéristiques de la pompe à piston triplex HT400
Système d'entraînement-haute puissance de 600 ch B
La pompe à piston triplex HT400 est dotée d'une extrémité de puissance de 600 BHP (447 kW) avec un rapport de démultiplication de 8,6 : 1, fournissant une sortie haute pression stable dans des conditions de charge élevées pour des opérations de fracturation et d'injection de longue durée.
Structure de pressurisation triplex stable
Adopte un système de décharge alternée triplex, réduisant les fluctuations de pression de 15 à 20 % et maintenant une sortie stable jusqu'à 20 000 psi, minimisant ainsi l'impact sur le pipeline.
Système de piston à haute-usure-résistance
Utilise des pistons recouverts de céramique ou d'alliage amorphe-, augmentant la résistance à l'usure d'environ 100 % et permettant un fonctionnement continu au-delà de 8 000 heures.
Structure de maintenance modulaire
Sépare l'extrémité motrice, la boîte de vitesses et l'extrémité fluide, permettant le remplacement indépendant des composants clés et réduisant le temps de maintenance d'environ 30 %.
Personnalisation
|
Article personnalisable |
Description |
|
Pression et débit |
Réglable via une combinaison de diamètre de piston et de course pour répondre à différentes exigences de pression et de déplacement. |
|
Mode d'alimentation |
Disponible en version électrique ou diesel, avec vitesse et système de transmission configurables en fonction des conditions du site. |
|
Fin fluide |
Le corps du cylindre et la structure de l'ensemble vanne peuvent être personnalisés pour différents fluides et conditions d'usure. |
|
Matériau des pièces d'usure |
Les pistons et les joints peuvent être fabriqués en céramique ou en alliage pour améliorer la résistance à l'usure et la durée de vie. |
|
Norme de connexion |
Les connexions des brides d'entrée et de sortie peuvent être personnalisées en fonction des exigences de l'API ou des pipelines non-standards. |
FAQ
Q : Puis-je faire une visite virtuelle de votre usine ?
R : Certainement. Nous pouvons vous montrer nos ateliers, entrepôts et bureaux par vidéo.
Q : Quelle est la principale application de la pompe à piston triplex HT400 ?
R : La pompe à piston triplex HT400 est utilisée dans les systèmes de distribution de fluides à haute-pression pour les opérations de cimentation, de fracturation et d'acidification des champs pétrolifères.
Q : Quelle est la méthode d’emballage de transport ?
R : Il est emballé dans des caisses en bois industrielles-résistantes aux chocs.
Q : Avec quels types de médias est-il compatible ?
R : Il convient à une utilisation avec des fluides de fracturation à base d'eau et des fluides acidifiants.
Q : Quel est le délai de livraison ?
R : Le délai de livraison standard est d’environ 10 à 20 jours.
Certificat
Notre société a obtenu la certification API Q1 et l'autorisation d'utiliser le monogramme API, et a passé avec succès les certifications de système de gestion ISO 9001, ISO 14001 et ISO 45001.
